2.2.1 패키지 개요 및 구성도
| 비즈니스명 |
보조서비스 시장* * 전기사업자가 제공하는 주파수조정, 예비력, 무효전력 및 자체기동 등의 서비스 |
|---|---|
| 가치 제안 | 해당 발전기의 주파수추종 운전범위, 부동대, 속도조정률, 자동발전제어 운전범위 등에 대한 보조서비스 특성자료 분석을 통하여 보조서비스 확보를 위한 요구조건을 반영해 운영발전계획 및 실시간 급전계획을 수립하게 됨으로써 재생에너지 변동성을 감소시키는 전력계통 안정화를 도모할 수 있음 |
| 정책/제도적 준수사항 | 전기사업법 시행령, 전기사업법 시행규칙, 전력거래소에서 발행한 전력시장운영규칙과 비용평가세부운영규정 및 기술평가운영규정 등을 준수해야 함 |
| 중점 추진 영역 |
보조서비스 특성자료 정확도(발전기의 보조서비스 특성자료 (주파수추종 및 자동발전제어 운전범위, 속도조정률, 부동대, 기동소요시간 등) 산정 · 제출 및 평가) 기술 보조서비스 응동 정확도(주파수 편차 발생시 출력응동능력, 4초단위 출력조절 신호에 따른 응동능력, 사전에 제출된 기동소요시간 준수도 평가) 기술 |
| 관련 시스템 유스케이스 | (UC-PM-S03) 자동입찰 |
2.2.2 단위 비즈니스 유스케이스
(UC-PM-B02) 계통운영보조
| 단위 비즈니스 명 | (UC-PM-B02) 계통운영보조 | |
|---|---|---|
| 목적 | 전력시장에서 20 MW 초과 보조서비스 참여가 가능한 발전기 및 전기저 장장치의 보조서비스 거래에 대해 이해하고 전력거래소로부터 평가받은 보조서비스 거래의 단가 정산에 따른 전력거래를 도모하고자 함 | |
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| Data 제출 정보 |
사업자명, 발전기명, 주파수추종운전범위 속도조정률, 부동대 자동발전제어 운전범위 분당 증·감발 기동소요시간 |
|
| Data 평가 및 적용 정보 |
사업자명, 발전기명, 주파수추종운전범위 속도조정률, 부동대 자동발전제어 운전범위 분당 증·감발률, 기동소요시간 |
|
| 정산단가 정보 |
1차예비력제어 정산단가 주파수제어예비력 정산단가 자체기동서비스 정산단가 |
|
| 보조서비스 입찰 정보 |
시간대별 참여의사 제출 주파수추종운전 자동발전제어운전 예비력 등 |
|
| 발전계획 정보 |
가동발전기 사전 지정 예비력발전기 지정 전압제약발전기 지정 |
|
| 변경 입찰 정보 | 고장 정지 등을 반영한 시간대별 공급가능용량 보조서비스 참여 변경사항 | |
| 급전지시 정보 |
예비력지정 발전기 필요시 가동 및 정지 실시간 목표 발전량 전송 및 현장 발전량 수신 주파수추종운전 자체 수행 |
|
| 계량값 요청 및 전송 정보 |
주파수추종운전상태 (30초) 주파수변동시 순시 출력 매4초 순시 발전력 매4초 발전출력 전송 매5분 단위 발전량 계량값 전송 |
|
| 정산 정보 |
사업자명 발전기명 거래일, 시간 정산요소별 정산금 등 |
|
| 청구 정보 |
주파수추종 정산금 자동발전제어 정산금 예비력 정산금 자체기동서비스 정산금 |
|
| 결제 정보 |
사업자 최종 정산금 |
|
| 비즈니스 절차 |
|
|
| 사전조건 |
전력거래를 위한 발전기 및 전력구입자는 전력시장에 가입이 되어있다. 발전기는 보조서비스 거래를 위한 운영자료를 사전에 산정 및 제출한다. 발전기는 용량 20MW 초과를 대상으로 한다. 발전기는 객관적으로 연료비를 산정 · 평가할 수 있어야 한다. 발전기는 객관적으로 입출력계수를 산정 · 평가 할 수 있어야 한다. 발전사는 입찰연계, 계량기 설치 및 봉인 완료, 계량값 전송 등 전력거래를 위한 기본 요건 등을 갖추고 있어야 한다. 전력계통 연계를 위한 실시간 발전량 취득, 보호장치 등 모든 설비를 갖추 고 있어야 한다. |
|
| 사후조건 |
운영 자료에 대한 적정성을 평가하거나 수정하거나 확정한다. 운영자료 관리 정확도를 파악한다. 입찰자료의 적정성을 평가하고, 운영자료를 사전에 통보한다. 급전지시를 이행하거나 발전을 시행한다. 정산정보를 확인하고 대금을 지급한다. |
|
| 연계 비즈니스 유스케이스 | - | |
2.2.3 비즈니스 패키지-스마트그리드 아키텍처(SGAM) 매핑

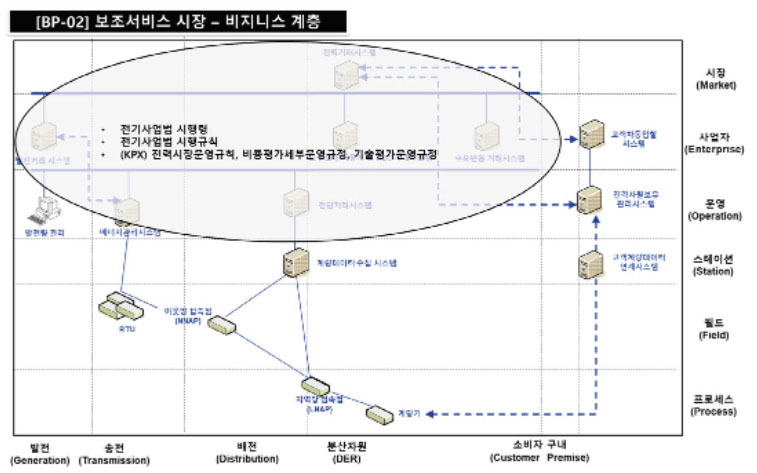

[PM-02] 보조서비스 시장
구성요소
비즈니스(목표/목적, 정책, 규제)
기능
통신(프로토콜)
| 그룹 | 구분 | 표준번호 | 표준명 | OSI 계층 구분 |
|---|---|---|---|---|
| 통신 인터페이스 | 1 | IEC 62439 | High availability automation networks | 네트워크 계층 (3계층) |
| 2 | IEC 61158 | Industrial communication networks - Fieldbus specifications | 데이터 링크 계층 (2계층) |
|
| 3 | IEC 61784-1 | Industrial communication networks - Profiles Part 1: Fieldbus profiles | 데이터 링크 계층 (2계층) |
|
| 4 | IEC 62056 | Electricity metering data exchange | 전송 계층 (4계층) |
|
| IEC 62056-6-9 | Electricity metering data exchange - The DLMS/COSEM suite - Part 6-9: Mapping between the Common Information Model message profiles (IEC 61968-9) and DLMS/COSEM (IEC 62056) data models and protocols | 응용 계층 (7계층) |
||
| 5 | IEC 62325 | Framework for energy market communications | 전송 계층(4계층), 표현 계층(6계층) |
|
| IEC 62325-301 | Common information model (CIM) extensions for markets | 표현 계층 (6계층) |
||
| IEC 62325-351 | CIM European market model exchange profile | 전송 계층 (4계층) |
||
| IEC 62325-450 | Profile and context modeling rules | 표현 계층 (6계층) |
정보(데이터 모델)
| 그룹 | 구분 | 표준번호 | 표준명 |
|---|---|---|---|
| 정보 인터페이스 | 1 | IEC 62351 | Power systems management and associated information exchange - Data and communications security |
| 2 | IEC 62325-450 | Framework for energy market communications - Part 450: Profile and context modeling rules | |
| 3 | IEC 61968 | Application integration at electric uilities - System interfaces for distribution management | |
| 4 | IEC 61970-1 | Energy management system application program interface (EMS-API) - Part 1 : Guidelines and general requirements | |
| KS C IEC 61970-1 | 에너지관리시스템 애플리케이션 프로그램 인터페이스(EMS-API) - 제1부: 가이드라인 및 일반요구사항 | ||
| 5 | IEC 62056 | Electricity metering data exchange | |
| IEC 62056-6-9 | Electricity metering data exchange - The DLMS/COSEM suite - Part 6-9: Mapping between the Common Information Model message profiles (IEC 61968-9) and DLMS/ COSEM (IEC 62056) data models and protocols | ||
| 6 | IEC 62325 | Framework for energy market communications | |
| IEC 62325-301 | Common information model (CIM) extensions for markets | ||
| IEC 62325-351 | CIM European market model exchange profile | ||
| IEC 62325-450 | Profile and context modeling rules | ||
| 갭 표준 | 1 | PM-GAP-03 | 전력계통 보조서비스 기능 요구사항 및 활용사례 |
| 2 | PM-GAP-04 | 전력계통 보조서비스 운영 - 주파수 추종 제어 및 관련 기술적 선택사항 |
